วิธี config Virtual Box ให้ใช้งานกับ GNS3

วิธีการติดตั้ง Windows 7 ให้ใช้งาน Virtual Box กับ GNS3

ซอฟต์แวร์พื้นฐาน
1. ดาวน์โหลด Virtual Box ได้ที่ https://www.virtualbox.org/wiki/Downloads
2. ดาวน์โหลด GNS3 ได้ที่ https://www.gns3.com
3. วิธีการใช้งานเพิ่มเติม Virtual Box สามารถเข้าไปดูเพิ่มเติมได้ที่ http://www.howtogeek.com/150258/how-to-save-time-by-using-snapshots-in-virtualbox/

วิธีการคอนฟิก

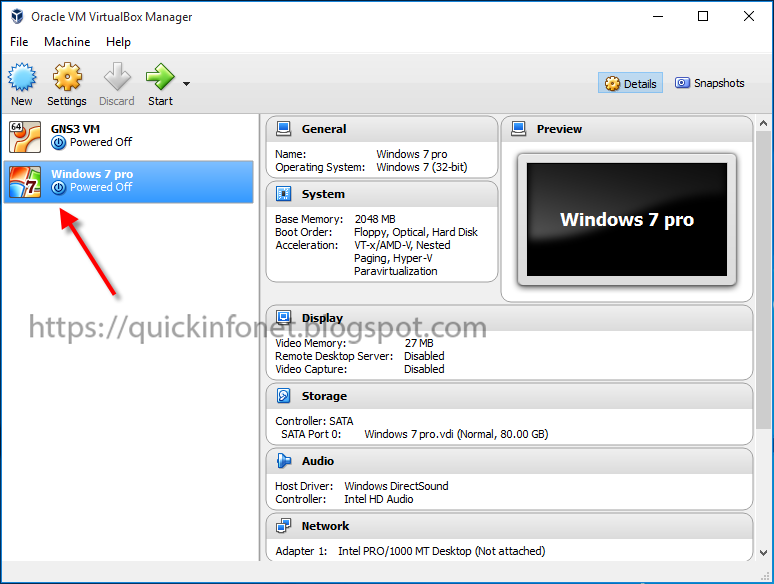

1. ข้ามขั้นตอนการติดตั้งโปรแกรม Virtual Box และ Windows 7 แล้วจะเห็นดังภาพ

 2. เปิดโปรแกรม GNS3 เลือก Edit -> Preferences...

3. เลือก VirtualBox เพื่อทำการเลือก Path ของ VBoxManage ให้เลือกไปที่ Directory ที่ทำการติดตั้ง GNS3 แล้วคลิกที่ไฟล์ชื่อ "VBoxManage.exe"

4. เลือก VirtualBox VMs จากนั้นเลือก New เพื่อทำการเพิ่ม VM เข้าไปใน Project ขั้นตอนต่อไป ที่เมนู VM list: จะแสดงรายชื่อ Virtual Machine ทั้งหมดที่ได้ติดตั้งไว้ก่อนหน้านี้แล้วที่โปรแกรม VirtualBox

5. หลังจากเพิ่ม VM เข้าไปใน Project GNS3 เรียบร้อยแล้ว

6. กลับมาที่หน้า Project เลือก All devices จะเห็นไอคอน VM ที่ได้เพิ่มไว้ก่อนหน้านี้ขึ้นมา จากนี้สามารถ ลากไปวางที่ Work space เพื่อใช้งานได้

7. ทดสอบการใช้งาน ในตัวอย่างนี้เลือก Router 2691 (ข้ามขั้นตอนสำหรับการติดตั้ง Cisco IOS สามารถหาได้ตาม internet ทั่วไป) เพื่อเชื่อมต่อเข้ากับ VM โดย Router ต่ออยู่ที่ port fastEthernet 0/0 และ VM ต่อที่ port Ethernet 0 จากนั้นกด start โปรแกรม GNS3 จะทำการเปิด VM ขึ้นมาอัตโนมัติ (ที่ตัวโปรแกรม VirtualBox ไม่ต้อง run vm และต้อง config ค่าของ Network ที่ VM ที่ต้องการใช้งานในส่วนของ "Attached to: ให้เป็น "Not attached" เพื่อที่โปรแกรม GNS3 จะสามารถทำการ connect ได้)

8. ทดสอบโดยการ config ip address 192.168.1.1 255.255.255.0

 9. set ip address ที่ pc เป็น 192.168.1.2

10. ทดสอบการ ping จาก pc ไปหา router

11. ทดสอบการ ping จาก router ไปหา pc

หวังเป็นอย่างยิ่งว่าบทความนี้จะเป็นประโยชน์แก่ผู้ที่สนใจที่จะใช้งาน Router ในโปรแกรม GNS3 ได้ โดยผู้เขียนจะนำพื้นฐานการติดตั้งนี้ไปใช้ในบทความอื่นๆ อีกต่อไป ไม่ว่าจะเป็นใช้งานโปรแกรม third party อื่นๆ ที่จำเป็นในการทำ Lab อีกต่อๆไป
