วิธี config DHCP ด้วย Router Cisco 2691

Image source: http://www.bcit.ca/files/cas/htp/img/nasp-server.jpg

การ Config DHCP ด้วย Router Cisco 2691

Network Diagram

1. กำหนดชื่อ pool ของ DHCP ที่จะทำการแจก IP ไปให้กับ Client

R1(config)#ip dhcp pool testDHCP

2. ตั้งค่า DNS Server

R1(dhcp-config)#dns-server 192.168.1.2

3. ตั้งค่า Domain name (option)

R1(dhcp-config)#domain-name quickinfonet.blogsport.com

4. ตั้งค่าว่าจะให้ router จำค่า ip ที่แจกให้ client ไว้เป็นเวลากี่วัน (option)

R1(dhcp-config)#lease 0

5. ตั้งค่าของ network ที่จะทำการแจก ip

R1(dhcp-config)#network 192.168.1.0

6. ตั้งค่า default router หรือ default gateway ให้กับ client

R1(dhcp-config)#default-router 192.168.1.1

R1(dhcp-config)#exit

7. กำหนดช่วงของ ip address ที่ไม่ต้องการให้แจก ด้วยคำสั่ง ip dhcp excluded-address <lower> <higher>

R1(config)#ip dhcp excluded-address 192.168.1.1 192.168.1.10

R1(config)#ip dhcp excluded-address 192.168.1.250 192.168.1.254

8. ตั้งค่า ip address ให้กับ interface

R1(config)#inter fa 0/0

R1(config-if)#ip address 192.168.1.1 255.255.255.0

R1(config-if)#no sh

9. ทดสอบการใช้งานที่เครื่อง client โดยให้เลือก Obtain an IP address automatically

10. ip address ที่ได้มาจาก router

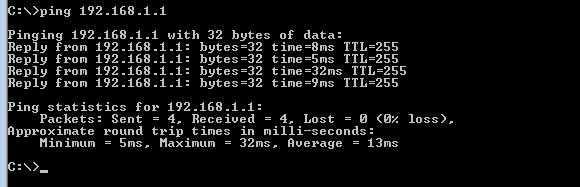

11. ping ทดสอบการเชื่อมต่อระหว่าง client กับ router

หวังเป็นอย่างยิ่งว่าบทความนี้จะเป็นประโยชน์แก่ผู้ที่สนใจที่จะใช้งาน Router ในโปรแกรม GNS3 ได้ โดยผู้เขียนจะนำพื้นฐานการติดตั้งนี้ไปใช้ในบทความอื่นๆ อีกต่อไป ไม่ว่าจะเป็นใช้งานโปรแกรม third party อื่นๆ ที่จำเป็นในการทำ Lab อีกต่อๆไป
